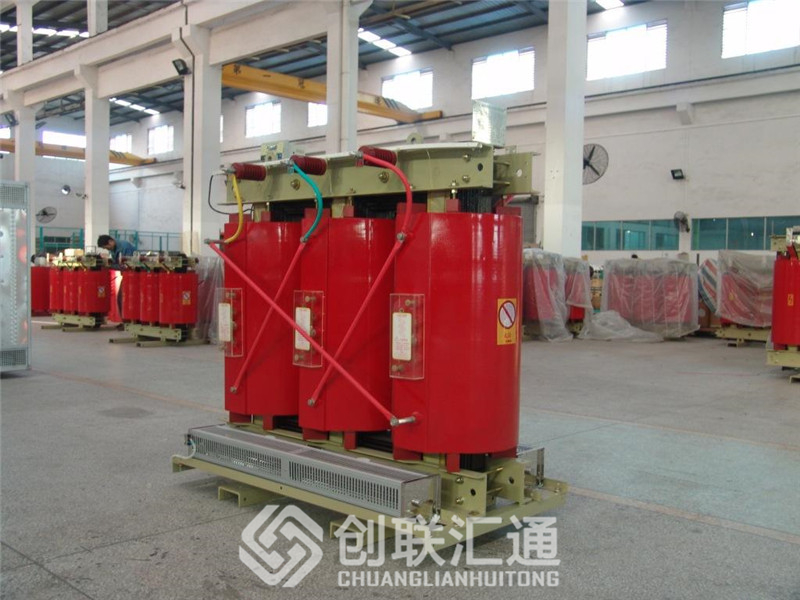

環氧樹脂澆注干式變壓器具有安全，阻燃防火，無污染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好，停運后不經預干燥即可投入運行。損耗低，局部放電量低、噪音小、強迫風冷條件下可以120%額定負載運行。自己備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。該產品的可靠性指標已經達到內先進水平。環氧樹脂干式變壓器以環氧樹脂為絕緣材料。高、低壓繞組采用銅帶(箔)繞成，在真空中澆注環氧樹脂并固化，構成高強度玻璃鋼體結構。絕緣等級有F、H級。環氧樹脂干式變壓器有電氣性能好、耐雷電沖擊能力強、抗短路能力強、體積小重量輕等特點。可安裝溫度顯示控制器，對變壓器繞組的運行溫度進行顯示和控制，保證變壓器正常使用壽命。

　　結構特點

　　1、高、低壓繞組全部采用銅帶(箔)繞成;

　　2、高、低壓繞組全部在真空中澆注環氧樹脂并固化,構成高強度玻璃鋼體結構;

　　3、高、低壓繞組根據散熱要求設置有縱向通風氣道;

　　4、線圈內、外表面由玻璃纖維網格布增強;

　　5、絕緣等級有F、H級;

　　6、環氧樹脂干式變壓器體積小、重量輕。環氧樹脂干式變壓器上可安裝溫度顯示控制器,對變壓器繞組的運行溫度進行顯示和控制,保證變壓器正常使用壽命。其測溫傳感器PT100鉑電阻插入低壓繞組內取得溫度信號,經電路處理后在控制板上循環顯示各相繞組溫度。它具有溫度設定功能,手動/自動啟停風機,發出故障、超溫聲光信號報警和超溫自動跳閘等功能,具有家規定的抗電磁干擾能力。同時預留有智能計算機接口,實現遠程控制。環氧樹脂干式變壓器配置有低噪音幅流風機,啟動后可降低繞組溫度,提高負載能力,延長變壓器壽命;采用強迫風冷時,額定容量可提高40-50%。

　　技術特點

　　(1)電氣性能好,局部放電值低:在變壓器絕緣結構中,多少會有些局部的絕緣弱點,它在電場的作用下會先先發生放電,而不隨即形成整個絕緣貫穿性擊穿,它可能發生在絕緣體的表面或內部,即局部放電。然而電氣絕緣的破壞或局部老化,多數是從局部放電開始的,它的危害性突出表現在絕緣壽命迅速降低,較終影響安全運行。干式變壓器由于其先特的結構(高、低壓繞組全部采用銅帶(箔)繞成)和其先進的制造工藝水平(高、低壓繞組全部在真空中澆注環氧樹脂并固化),使其局部放電值低。

　　(2)耐雷電沖擊能力強:由于高、低壓繞組全部采用銅帶(箔)繞成,層間電壓低、電容大,箔式繞組起始電壓分布接近線性,因此其抗雷電沖擊能力強

　　(3)抗短路能力強:由于高、低壓繞組電抗高度相同,無螺旋角現象,線圈間的安匝平衡,高、低壓繞組因短路引起的軸向力幾乎為零,因此其抗短路能力強。

　　(4)抗龜裂性能好:干式變壓器采用環氧樹脂“薄絕緣(1-3mm)技術”,滿足了低溫、高溫及溫度變化范圍大的場合,滿足了長期運行后的抗開裂要求,解決了“厚絕緣(6mm)技術”難于解決的開裂問題,使干式變壓器在技術上得到可靠的保障。

　　(5)過負載能力強:若相同容量的變壓器負載損耗相等時,則銅箔的面積將比銅導體相應增大,體積增大后,填料樹脂用量相應增多,因此繞組熱容性大,變壓器短時過載能力強。

　　(6)阻燃性能好:采用環氧樹脂真空澆注工藝無環境污染,有利于環境保護,該變壓器具有免維護、防潮、抗?jié)駸?、阻燃和自熄特?適用于各種環境及條件惡劣的場合。

　　(7)損耗低、噪聲低:鐵芯通常采用礦物氧化物絕緣的優質冷軋硅鋼片,通過先進的加工工藝,使損耗水平和空載電流降至較低,并取得非常低的噪聲水平。同時裝配好的鐵芯,在其表面封涂F級樹脂漆,以防塵、防腐、防煙霧和銹蝕。

　　(8)耐溫等級高:環氧樹脂干式變壓器屬于F級或H級絕緣,長期可在155℃或180℃高溫下安全運行。在相同容量下,它的體積小、重量輕,可節約安裝費用等。

　　(9)相關技術規范:①容量≤10000KVA;②電壓≤35KV;③絕緣等級F級或H級。
