XGN15-12型SF6環網柜

【額定頻率】：50HZ 【額定電壓】：10kv

【結構形式】：抽出式

產品價格 ??￥

產品用途

XGN15-12型高壓負荷開關柜廣泛應用于10kv二次變電站，做為分配、傳輸電能的主要開關設備。在民用及工礦企業中，絕大多數負載均能采用負荷開關柜進行控制和分配，變壓器采用負荷開關與熔斷器配合，這樣比采用斷路器柜更加經濟實用，占地面積小，安裝及擴容簡單方便。十分負荷我廣大用戶的用電要求。

全國24小時銷售熱線:13263317831

XGN15-12型戶內交流高壓六氟化硫環網開關設備，是新一代以六氟化硫負荷開關作為開關而整柜采用空氣絕緣的、適用于配電自動化、即緊湊又可擴充的金屬封閉開關設備、小型化、參數全、底價位、少維護等特點。該產品具有“合-分-接地”三工位滅弧室，配帶“五防”功能（防止負荷分合主開關；防止誤入帶電隔；防止誤分主開關；防止帶電接地線；防止接地開關在接地位置送電），聯鎖可靠，斷口絕緣強度高，大爬距設計，出線端均用壓罩保護，特殊的動密封盒固定密封設計。

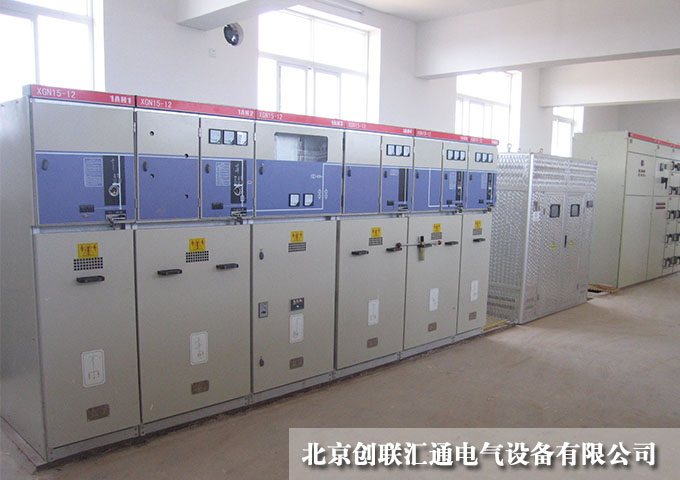

產品圖片

1、開關柜安裝簡便，實用壽命長，壽命期間免維護，運行安全穩定。

2、開關柜可根據設計方案組成進線、出線、PT、計量、聯絡、轉折柜等柜型。

3、開關柜出配置標準SF6負荷開關，還可配置GN30型隔離開關，Evolis型真空斷路器、接地開關等。

4、開關柜可選配電動、備用電源自投、機械及電氣聯鎖。

產品參數

序號	項目	單位	技術參數
1	額定電壓	KV	12
2	最高工作電壓	KV	12
3	額定電流	A	630-1250
4	額定開斷電流	KA	20 25 31.5
5	額定短路關合電流（峰值）	KA	50 63 80
6	額定短路動穩定電流	KA	50 63 80
7	額定短路熱穩定電流	KA	20 25 31.5
8	額定熱穩定時間	s	4
9	防護等級		IP3X
10	母線系統		單母線
11	操作方式		彈簧儲能式、永磁式
12	外形尺寸（寬×深×高）	mm	950×900×2400

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
