S13-MR立體三角形卷鐵芯特點

1、節能、環保、防盜效果顯著

立體三角形卷鐵心與平面疊片式鐵心性能及用材比較：

(1)節電節能：空載損耗S13比S11國家標準值降低25%，空載電流S13比S11國家標準值降低80%。

(2)省材降耗：節省硅鋼片20%，銅2-3%。

(3)超低靜音：噪音可降低7-10dB。

2、對比條件：相同的心柱橫截面面積，相同的窗高尺寸，相同的心柱中心距。

3、鐵心由三個完全相同的單框拼合而成，拼合后的等邊三角形立體結構穩定性好，鐵心機械強度高，三相受力一致，使器身抗短路能力增強。

4、鐵心在制造過程中經過真空退火處理，能基本消除內應力，磁路各處均無高磁阻存在，使空載損耗與空載電流大幅度下降。

5、鐵心無接縫連續卷繞，硅鋼帶結構緊密，工作振動小，可使噪音降低到某個限度。

6、鐵心三相磁路連貫，且較疊片鐵心及平面卷鐵心變壓器較短，確保三相供電平衡，并使降低損耗效果顯著。

7、硅鋼片剪裁可以做到無廢料加工，即材料的利用率為100%。鐵心無接縫連續卷繞，可人工疊片、疊裝、拆插上鐵軛造成的質量波動，減少加工工序，提高生產率。

9、三角形鐵心空間利用系數高，線圈導線的長度減少，即可節約原材料，又可降低負載損耗，從而減輕變壓器的重量。并且體積比常規產品要小，結構緊湊，外形美觀，占地面積較小。

10、產品節能低耗、運行成本低、性價比高，使用戶短期內收回投資。

11、高/低壓線圈在封閉式卷鐵芯中繞制，與鐵心是一個整體，鐵心敲不散，線圈取不下來。把整體鐵心和線圈搬走，也是相當困難的，因?yàn)?臺100kVA的變壓器重量為400kg，200kVA的變壓器重量為650kg。不容易將硅鋼片、銅線等有使用價值的物件分離。所以，卷鐵心變壓器具有較好防盜性。

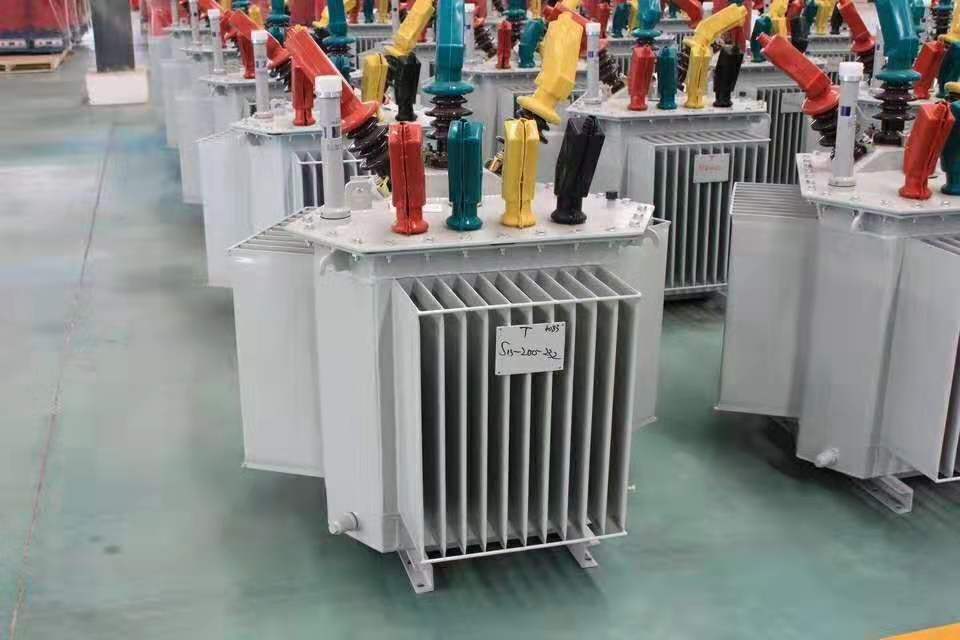

S13-MR系列立體三角形卷鐵心變壓器，比以往產品更節能、省材，變壓器已通過CTQC(國家變壓器質量檢測中心)的全項試驗。

S13-MR立體三角形卷鐵芯突破了傳統的平面式結構，采用三相對稱立體式結構，產品三相鐵心磁路完全對稱，磁阻大大減少，勵磁電流、空載損耗顯著降低，是一種使用傳統材料，但運行噪音更低，結構更為緊湊的高效節能型變壓器。其在節能降耗、省材環保上的出色表現，完全符合我國倡導的節能、低碳要求。
