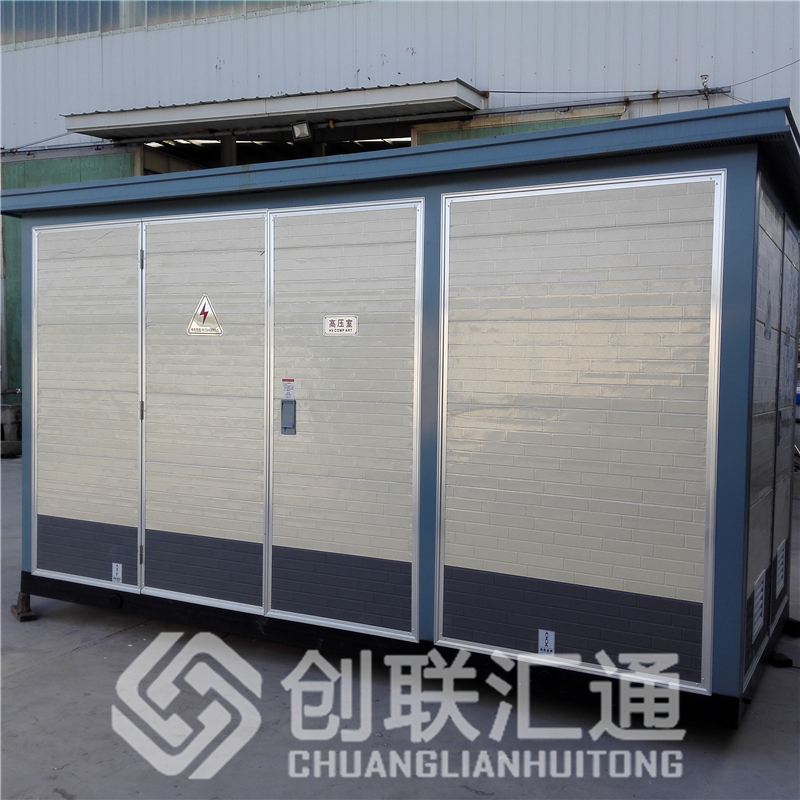

箱變是電力系統中的重要設備，用于調整輸電線路的電壓.以確保電力傳輸?shù)姆€(wěn)定和安全。箱變的內部結構包括主要的電氣部件和輔助設備。本文將從主要電氣部件和輔助設備兩個方面介紹箱變的內部結構。

一、主要電氣部件

1.變壓器:箱變的核心部件是變壓器，它通過變換電壓來調整輸電線路上的電能。變壓器由鐵芯、繞組和冷卻裝置組成。鐵芯是由硅鋼片疊壓而成，用于提高變壓器的磁導率和減小鐵損耗。繞組則由高壓繞組和低壓繞組組成，通過互感作用實現電壓的變換。冷卻裝置通常采用油冷或風冷的方式，以保持變壓器的正常工作溫度。

2.斷路器:箱變中的斷路器用于切斷或接通電路，以保護變壓器和輸電線路的安全運行。斷路器通常由電磁鐵、觸頭、彈簧機構和控制電路等部分組成。當電流超過額定值時，斷路器會自動切斷電路，防止電流過載或短路引起的故障。斷路器還具有手動操作和遠程控制的功能，方便運行人員進行檢修和維護。

3.絕緣子:絕緣子用于支撐輸電線路和箱變的導線，同時起到絕緣保護的作用。絕緣子通常由瓷瓶和瓷絕緣子串聯而成，具有良好的絕緣性能和抗污閃性能。在箱變中，絕緣子-般安裝在變壓器和斷路器的上方, 以確保電氣設備的安全運行。

二、輔助設備

1.控制柜:控制柜是箱變的主要控制設備，用于監測和控制箱變的運行狀態。控制柜通常包括電壓表、電流表、溫度計、繼電器等儀表和開關，吁實時監測電氣參數和控制電路的運行?？刂乒襁€配備有故障報警裝置和保護裝置，以及遠程監控和通信接口，方便運行人員進行操作和管理。

2.冷卻系統:箱變的冷卻系統用于控制變壓器的溫度，以保持其正常運行。常見的冷卻系統有油冷卻和風冷卻兩種方式。油冷卻系統通過循環油流來吸收和散發熱量，保持變壓器的溫度穩定。風冷卻系統則通過風扇將空氣吹過變壓器表面，實現快速散熱。冷卻系統還配備有溫度傳感器和自動調節裝置，以保證變壓器的工作溫度在正常范圍內。

3.管路系統:箱變的管路系統用于輸送冷卻介質、維護設備和排放廢氣。管路系統包括冷卻介質的供應管路、回流管路和排氣管路。供應管路將冷卻介質從冷卻裝置輸送到變壓器，回流管路將冷卻介質從變壓器回流到冷卻裝置，排氣管路則用于排放變壓器內部產生的廢氣。

箱變的內部結構主要包括主要電氣部件和輔助設備兩個方面。主要電氣部件包括變壓器、斷路器和絕緣子，用于實現電能的變換和電路的保護。輔助設備包括控制柜、冷卻系統和管路系統，于監測和控制箱變的運行狀態，同時保證變壓器的正常工作溫度。通過合理配置和運行這些部件和設備，箱變能夠穩定可靠地調整輸電線路的電壓，為電力系統的安全運行提供保障。
