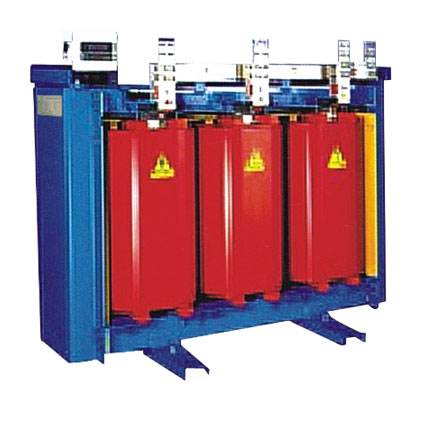

1000KVA非晶合金變壓器
文章來源:北京創聯匯通電氣 ????? 發布時間： 2020-08-10 09:11:10
導讀：1000kva非晶合金變壓器打破了傳統的疊片式鐵芯結構，采用環型鐵芯加工制造成三相無接縫環型鐵芯系列變壓器。該產品性能先進，低噪聲(30dB)、低損耗(S11比S9平均降低20%以上，S11-M比
1000kva非晶合金變壓器打破了傳統的疊片式鐵芯結構，采用環型鐵芯加工制造成三相無接縫環型鐵芯系列變壓器。該產品性能先進，低噪聲(30dB)、低損耗(S11比S9平均降低20%以上，S11-M比S9平均下降30%)、低空載電流(S11比S9平均下降70%-80%)。性能全部符合和優于GBI094標準要求，該產品被稱為高節能環保型變壓器，是顧客理想的更新?lián)Q代產品，實屬高節能變壓器。
1000kva非晶合金變壓器結構特點：
利用導磁性能突出的非晶合金，來用作制造變壓器的鐵芯材料，終能獲得很低的損耗值。但它具有許多特性，在設計和制造中是必須保證和考慮的。主要體體現以下幾個方面：
(1)非晶合金片材料的硬度很高，用常規工具是難以剪切的，所以設計時應考慮減少剪切量。
(2)非晶合金單片厚度極薄，材料表面也不是很平坦，則鐵芯填充系數較低。
(3)非晶合金對機械應力非常敏感。結構設計時，必須避免采用以鐵芯作為主承重結構件的傳統設計方案。
(4)為了獲得優良的低損耗特性，非晶合金鐵芯片必須進行退火處理。
(5)從電氣性能上。為了減少鐵芯片的剪切量，整臺產品的鐵芯由四個單先的鐵心框并列組成，并且每相繞組是套在磁路先立的兩框上。每個框內的磁通除基波磁通外，還有三次諧波磁通的存在，一個繞組中的兩個卷鐵芯框內，其三次諧波磁通正好在相位上相反，數值上相等，因此，每一組繞組內的三次諧波磁通向量和為零。如一次側是D接法，有三次諧波電流的回路，當在感應出的二次側電壓波形上，就不會有三次諧波電壓的分量。
1000kva非晶合金變壓器主要特點與技術參數：
●鐵芯采用三相四框五柱式結構;
●采用Dyn11連接組別，有利于減少電網諧波影響，改善供電質量;
●變壓器油箱采用密封式結構，運行可靠，免維修:
●空載損耗僅為S9型變壓器之20%左右，空載電流約為S9型變壓器之50%。
