鹽浴爐變壓器

【額定容量】：50-2500kva 【額定電壓】：35kv
【聯結組別編號】：Dyn11，Yyno

產品價格 ??￥

產品用途

(1) 安裝地點:戶內/戶外。
(2) 海撥高度:2000m及以下(≥2000m采用高原型)。
(3) 環境氣溫:-25℃～+45℃。
(4) 月平均最大相對濕度：90%(25℃時)

全國24小時銷售熱線:13263317831

鹽浴爐變壓器

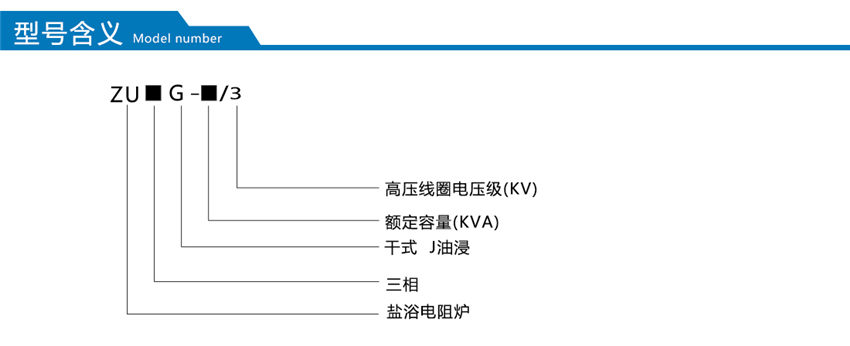

鹽浴爐變壓器型號含義
一、概述

機械零件和工具的質量及其機械和物理化學的性質,在很大程度上與各個生產階段中所采用的熱處理有關.目前鹽浴爐熱處理設備在我以被廣泛采用于機械制造工業,提高金屬零件和工具的質量.本系列產品容量自25千伏起至200千伏安為止,系于鹽浴爐配套使用.

二、結構特征

本系列產品初級出線端引至接線板以供電源引入,其分接頭引至分接開關.次接用裸銅導電排引出,以便和鹽浴爐電極相連接.變壓器鐵心一律采用心式鐵心,由電工硅鋼片迭積而成,鐵柱采用多級階梯形的圓截面,鐵軛采用矩形截面.在上、下鐵軛的兩側利用槽(角)鋼作為夾件,通過夾軛螺桿以達到壓緊鐵心的目的,在變壓器鐵芯上裝有無載分接開關,次級電壓的途換借無載分接開關變換初級匝數而得.整個變壓器有防護罩,并有可吊起整個器身的起重吊環.

ZUDG（J）、ZUSG（J）鹽浴爐變壓器系列采用空氣自冷（或油冷）結構,系列表中有"*"標記者每8小時內僅使用1.5小時.

三、產品用途

ZUDG（J）、ZUSG（J）鹽浴爐變壓器系列適用于額定功率為50HZ的交流線路上作為調節鹽浴電源使用。

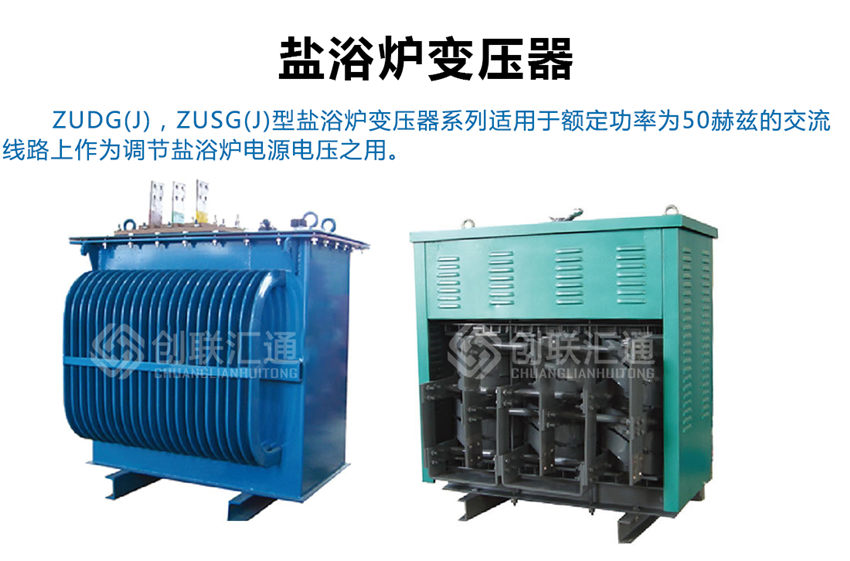

產品圖片

產品參數

型號	相數	額定電壓		電流(A)		損耗(W)		短路阻抗	連接組別
型號		一次(V)	二次(V)	高壓	低壓	空載	負載	短路阻抗	連接組別
ZUDG-25(J)	1	380	12.5 14.8 17.4 25 29.6 34.8	39.6 48 56.8 79 96 114	1250	140	820	8	I.io
ZUSG-35(J)	3	380	6.69 8.37 10.45 11.6 14.5 18.1	24.6 30.6 38.5 42.7 53.5 66.7	1400	240	1100	6	Y.D-d-11-12
ZUSG-50(J)	3	380	11.7 14.7 18 20.4 25.4 31.5	43.3 54.5 66.6 75.9 94.5 117	1400	280	1550	7	Y.D-y-12-11
ZUDG-50(J)	1	380	11.2 12.7 14.6 17.3 22.4 25.4 29.2 34.6	44.2 63.5 76.8 102 132.5 156 173 213.6	2315	250	1450	12	I.io
ZUSG-75(J)	3	380	11.2 12.6 14.7 17.3 19.3 21.9 25.2 30	60 67.5 86.5 102 114 125 142 159.5	2190	350	2000	12	Y.D-Y-12-11
ZUSG-100 (J)	3	380	11.2 12.6 14.7 17.3 19.3 21.9 25.2 30	87.5 98.8 114.5 134.5 152 171 197.5 212.5	2950	450	2600	12	Y.D-Y-12-11
ZUSG-150(J)	3	380	11.2 12.6 14.7 17.3 19.3 21.9 25.2 30	129.6 147.8 171.8 202.7 226 250 276 318	4460	650	3500	13	Y.D-Y-12-11
ZUSG-200 (J)	3	380	12.6 15 17.3 19.6 21.8 26 30 34	176 209 240 273 304 362 418 462	5500	820	4150	12	Y.D-Y-12-11
ZUSJ-250	3	380	11.5 13.5 15 20 23.5 26	218 256 285 380 447 494	7200	1020	5100	14	Y.D-Y-12-11

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。

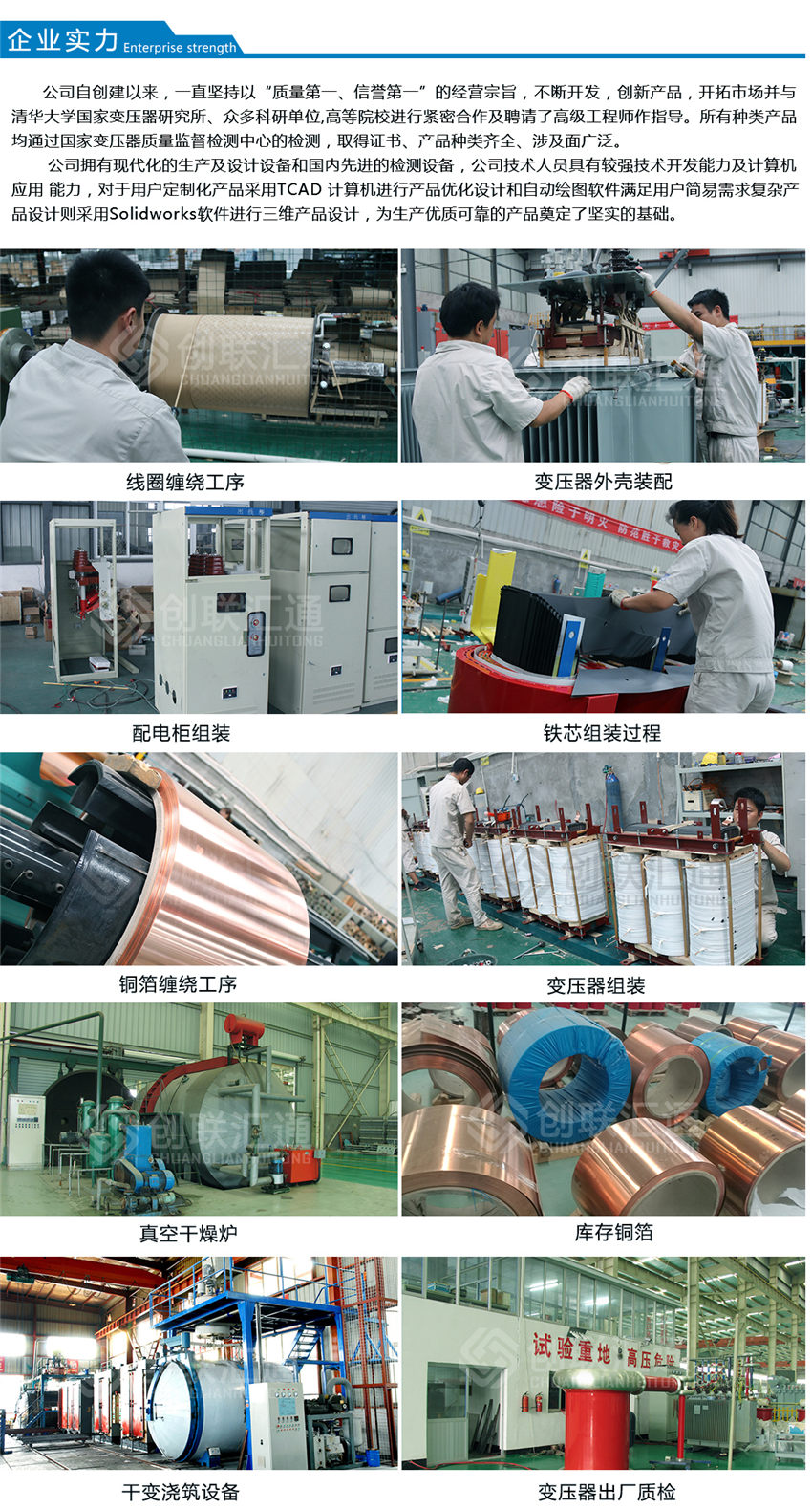

企業保障
