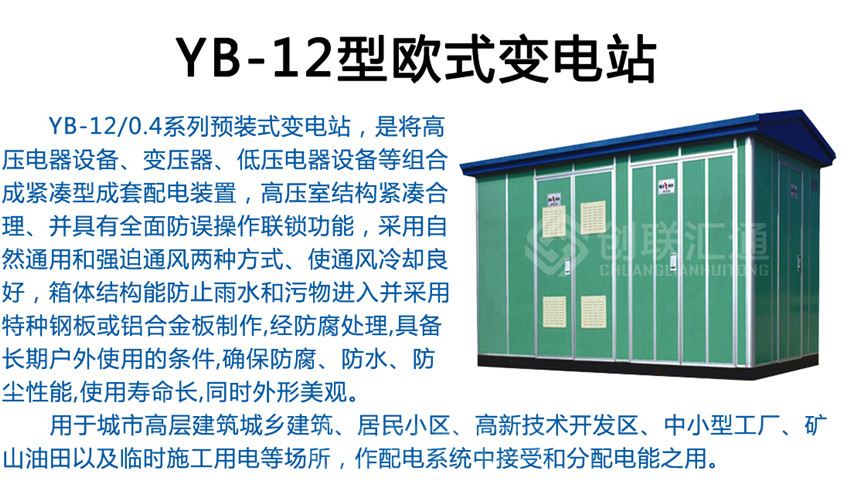

YB-12型歐式變電站

【額定容量】：100-1250KVA 【額定電壓】：10kv
【結構形式】：品字形、目字形

產品價格 ??￥

產品用途

廣泛適用于城市高層建筑、住宅小區、廠礦企業、路燈、賓館、油田、機場、醫院、車站、碼頭、商場擴基建工地等場所

全國24小時銷售熱線:13263317831

　　風力發電用變電站是將風電機組發出的電壓（0.6-0.69KV)升高至35KV或10KV，并網后輸出的專用變電設備，是我公司根據內風力發電市場要求二量身定做的專供風力電站的箱變。是集可靠性，安全性，適用性，經濟性于一體的理想風力發電系統的配套產品。

　　功能特點：

　　1.箱體整體分為底層，框架，頂架及箱蓋四部分，框架及頂架采用鋼結構件拼裝而成。外殼可采用彩鋼符合隔熱板或鋼板。隔板采用彩鋼復合板，防止熱輻射和各式之間的熱指導，外露結構件經過嚴格的酸洗，磷化，噴涂等工藝處理，保證耐腐蝕性，防濕熱，防霉菌，戶外耐候性強。

　　2.箱變頂蓋為雙層可拆卸活頂，方便箱內元件的安裝和檢修。

　　3.采用新型百葉窗結構，散熱通風面積大，適用于風力較強的地區。V型結構設計，增強通風的同時可以有效防止雨水進入。

　　4.低壓主開關采用內外知名廠家斷路器。

　　5.變壓器使用S11-M系列全密封油侵式電力變壓器，具有低損耗，低噪音，高效率的優點，可取得良好的節能效果并減少污染。

　　6.與普通油侵式變壓器相比全密封式變壓器取消了儲油柜，油體積的變化由波紋郵箱的波紋片的彈性來自動調節補償，變壓器也打起隔絕，防止和減弱油的劣化，增強可靠性，正常運行免維護。

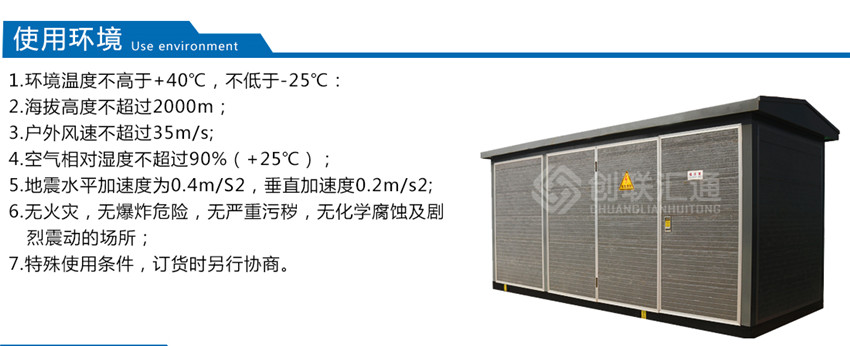

　　工作條件：

　　1.環境溫度不高于+40℃，不低于-25℃：

　　2.海拔高度不超過2000m；

　　3.戶外風速不超過35m/s;

　　4.空氣相對濕度不超過90%（+25℃）；

　　5.地震水平加速度為0.4m/S2，垂直加速度0.2m/s2;

　　6.無火災，無爆炸危險，無嚴重污穢，無化學腐蝕及劇烈震動的場所；

　　7.特殊使用條件，訂貨時另行協商。

產品圖片

產品參數

	項目	單位	參數
高壓?jiǎn)卧?/p>	額定頻率	Hz	50
	額定電壓	KV	12
	額定電流	A	630
	額定熱穩定電流	KA	20/4s
	額定動穩定電流（峰值）	KA	50
	額定關合短路電流（峰值）	KA	50
	額定開斷短路電流	KA	31.5（熔斷）
	額定開斷負荷電流	A	630
	工頻耐受電壓對地和相間/隔離斷口	KV	42/48
	雷電沖擊耐壓對地和相間/隔離斷口	KV	75/85
	殼體防護等級		IP23
	回路數	個
變壓器單元	額定電壓	KV	10/0.4
	額定容量	KVA	100-1250
	1min工頻耐壓	KV	35/28(5min)
	雷電沖擊耐壓	KV	75
	噪音水平	dB	油変≤55、干變≤65
	殼體防護等級		IP23
	回路數	個	2
低壓?jiǎn)卧?/p>	額定電壓	V	0.4
	額定電流	A	100-2000
	額定頻率	A	50
	額定熱穩定電流	KA	30/1s
	額定動穩定電流（峰值）	KA	63
	關合短路電流（峰值）	KA	15-30
	1min工頻耐壓	KV	2.0/2.5
	殼體防護等級		IP23
	回路數	個	8-15
	低壓側最大無償補償量	KVAR	300
