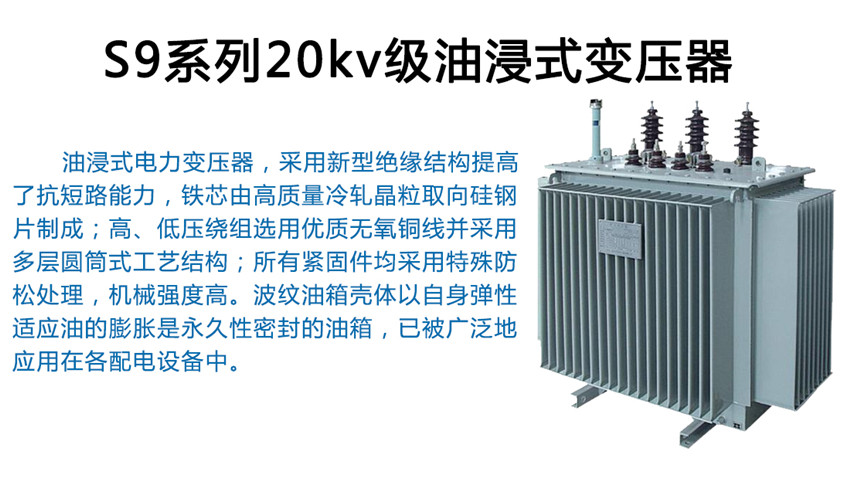

S9系列20kv級油浸式變壓器

【額定容量】：50-2500kva 【額定電壓】：20kv
【聯結組別編號】：Dyn11，Yyno

產品價格 ??￥

產品用途

S9系列20kv級油浸式變壓器為配電網絡與工礦企業供配電系統中的重要設備，在工礦企業、農業和民用建筑中廣泛使用，也可用于石油、化工行業中多油污、多化學物質的場所。使用環境：戶外/戶內使用，海拔不超過1000m。

全國24小時銷售熱線:13263317831

1.鐵芯
采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用最合適之材料，使紅偉變壓器性能設計達到最佳。（紅偉變壓器所有系列為全新優質硅鋼片？）。
2.線材
采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃，HC, C級別需要特殊說明）。
3.絕緣材料
采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。
4.接線端子排
小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。
5.鐵腳
主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。

二、產品優勢
1電力工程學科學設計，將電壓變動率控制在1~1.5%以內。
2.采用優質全新冷軋硅鋼片疊裝；有效減少鐵損，提高效率
3. H級耐溫180°漆包線，自身損耗降至最低，。裸線圈繞組美觀大方，功效提高。
4、專業外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。
5.初級次級加風道散熱快，
7..鍍鋅腳架，戶外耐候性增加，使用壽命20年。
8.采用特殊浸漆工藝處理，真空浸漆，烘箱干燥！
9.采用耐高溫的絕緣材料設計，使變壓器更加節能、更加寧靜。
10..節能低噪線圈留有通風槽，空氣流動暢通，迅速有效降低線圈溫度。
11產品按結構分為開啟式和防護式，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。
1.2.可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動。

產品圖片

產品參數

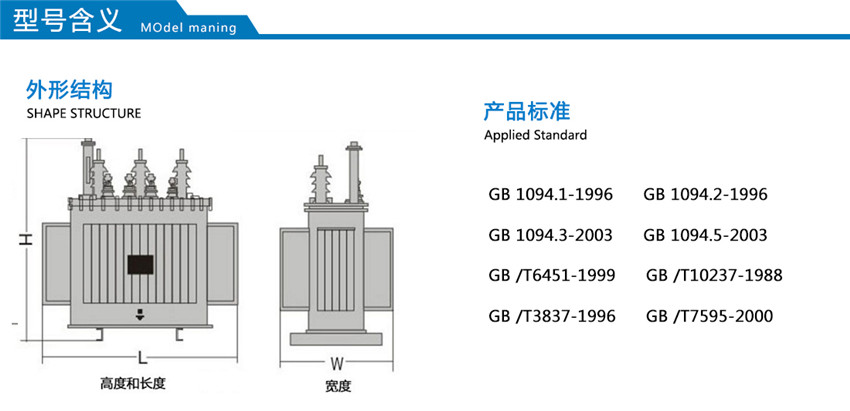

容量 Capacity (KVA)	電壓組合 Valtage		損耗 Loss(W)		短路阻抗 lmpedence Voltage(%)	空載電流 No-load Current(%)	聯結組標號 Connction	重量 Weight()		外形尺寸 Overall dimension L×W×H (mm)	軌距 Ganuge (mm)
容量 Capacity (KVA)	高壓 HV (KV)	低壓 LV (LV)	空載 No-load	負載 Load	短路阻抗 lmpedence Voltage(%)	空載電流 No-load Current(%)	聯結組標號 Connction	油重 Oil	總重 Total	外形尺寸 Overall dimension L×W×H (mm)	軌距 Ganuge (mm)
S9-30/10	30	6 6.3 10 10.5 11 ±5% 或 ±2×2.5%	0.4	130	600	4	2.1	Yyn0	67	290	1000×725×1065	400×400
S9-50/10	50			170	870		2.0		80	385	1045×750×1160	400×450
S9-63/10	63			200	1040		1.9		90	450	1035×750×1200	400×450
S9-80/10	80			250	1250		1.8		100	490	1070×810×1200	400×450
S9-100/10	100			290	1500		1.6		110	560	1090×825×1285	400×450
S9-125/10	125			340	1800		1.5		135	660	1175×880×1315	550×550
S9-160/10	160			400	2200		1.4		155	760	1200×945×1330	550×550
S9-200/10	200			480	2600		1.3		180	910	1235×960×1390	550×550
S9-250/10	250			560	3050		1.2		205	1090	1510×930×1430	550×550
S9-315/10	315			670	3650		1.1		240	1285	1560×940×1485	550×550
S9-400/10	400			800	4300		1.0		275	1490	1620×1030×1560	660×660
S9-500/10	500			960	5100		1.0		330	1750	1685×1030×1610	660×660
S9-630/10	630			1200	6200	4.5	0.9		465	2260	2250×1375×1810	820×820
S9-800/10	800			1400	7500		0.8		520	2730	2290×1395×1905	820×820
S9-1000/10	1000			1700	10300		0.7		605	3125	2360×1400×1930	820×820
S9-1250/10	1250			1950	12000		0.6		715	3700	2410×1420×1970	820×820
S9-1600/10	1600			2400	14500		0.6		830	4460	2460×1460×2070	820×

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
