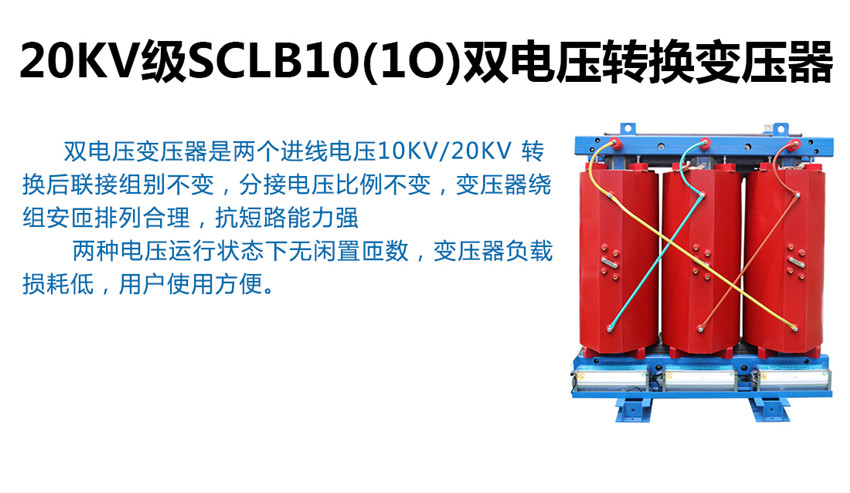

20kv級SCLB10(1O)雙電壓轉換變壓器

【額定容量】：50-2500kva 【額定電壓】：20kv

【聯結組別編號】：Dyn11，Yyno

產品價格 ??￥

產品用途

適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

全國24小時銷售熱線:13263317831

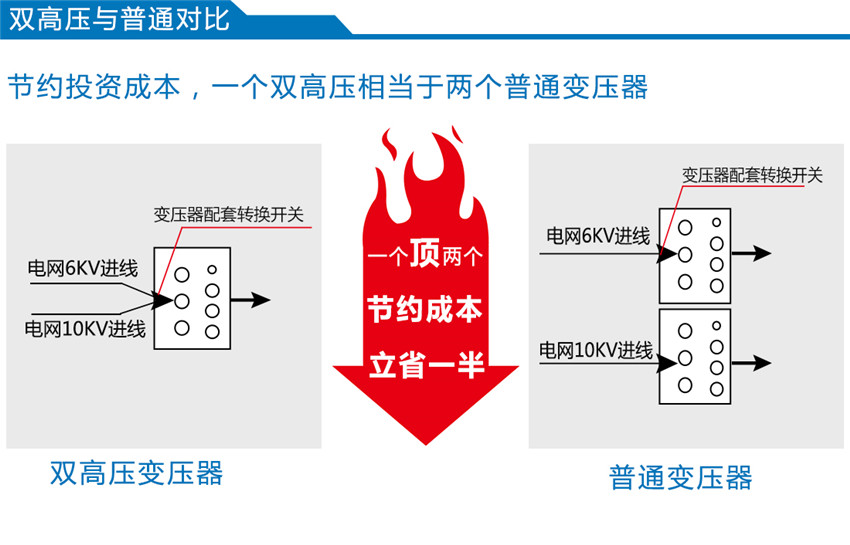

我公司研發和制造的SCB系列20kv(10kv)低噪聲、低損耗環氧樹脂澆注線圈雙電壓干式變壓器，容量100~2500kv,產品已通過家認定實驗室的全部試驗和鑒定，其高壓繞組線圈采用結構完全相同的兩部分，串聯時用于20kv配電網絡，并聯時則可作為10kv配電變壓器使用。

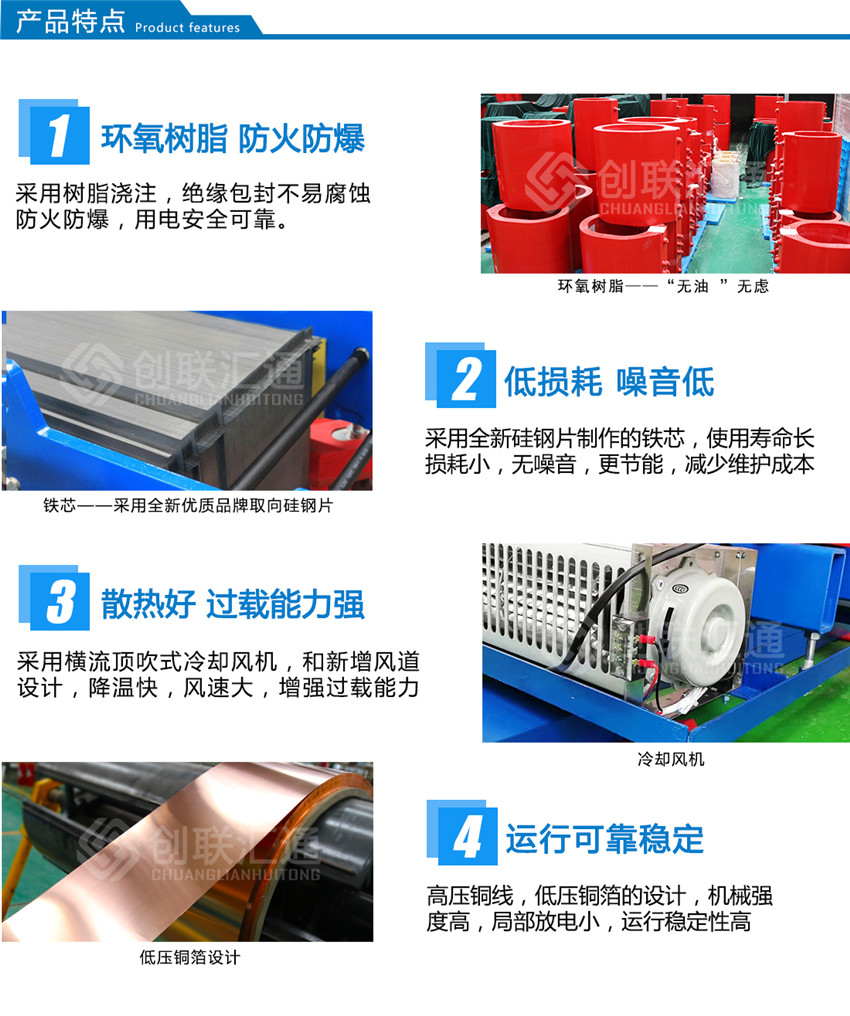

1.安全、防火、無污染，可直接運行于負荷中心。

2.采用德HTT技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好、可靠性高，使用壽命廠。

3.低損耗、低噪音，節能效果明顯，免維護。

4.散熱性能好，過負載能力強，強迫風冷時可提高容量運行。

5.可配備完善的溫度監測和保護系統。采用智能信號溫控系統，可自動監測并巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置。

6.體積小，重量輕，占地空間少，安裝費用低。

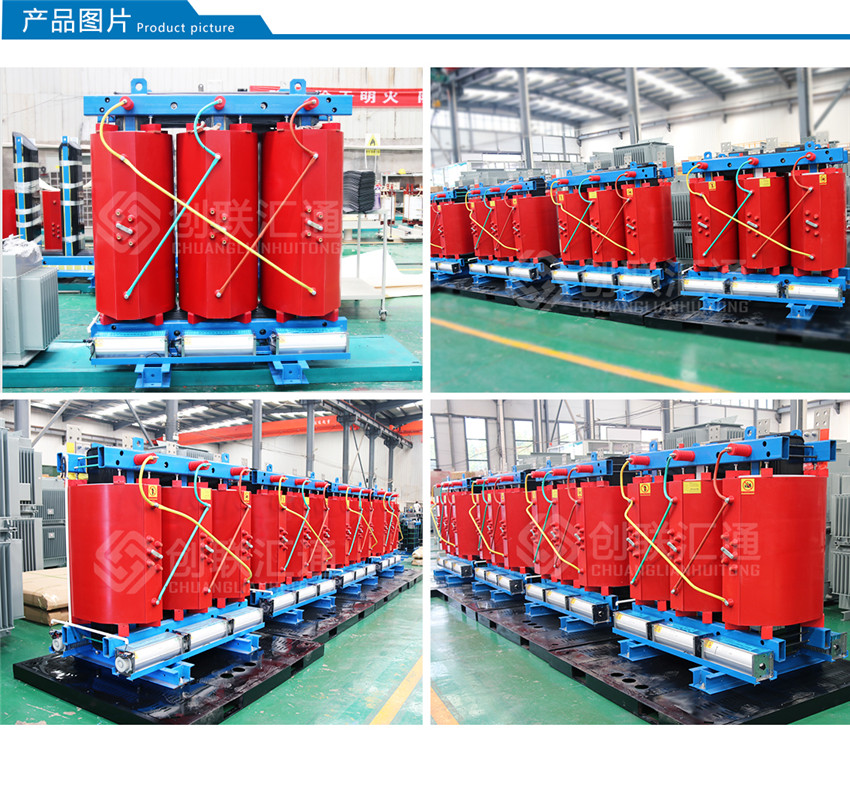

產品圖片

產品參數

型號 Type	電壓組合（kV）Voltage Combination			聯接組標號Connection Symbol	損耗（kW） Loss		空載電流(%)No-load Current	短路阻抗(%) Impedance
型號 Type	高壓 HV	分接范圍	低壓 LV	聯接組標號Connection Symbol	空載No-load	負載 Load	空載電流(%)No-load Current	短路阻抗(%) Impedance
SC10-315/20(10)	20(10)	±2×2.5%	0.4	Dyn11 Yyn0	0.88	3.300	0.7	6
SC10-400/20(10)					0.98	3.880	0.6
SC10-500/20(10)					1.22	4.620	0.6
SCB10-630/20(10)					1.35	5.610	0.5
SCB10-800/20(10)					1.54	6.660	0.5
SCB10-1000/20(10)					1.81	7.700	0.5
SCB10-1250/20(10)					2.28	9.130	0.5
SCB10-1600/20(10)					2.40	11.66	0.5
SCB10-2000/20(10)					3.12	14.22	0.5
SCB10-2500/20(10)					3.71	16.00	0.4
SCB10-3150/20(10)					4.71	20.80	0.4

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
