電力變壓器是什么?

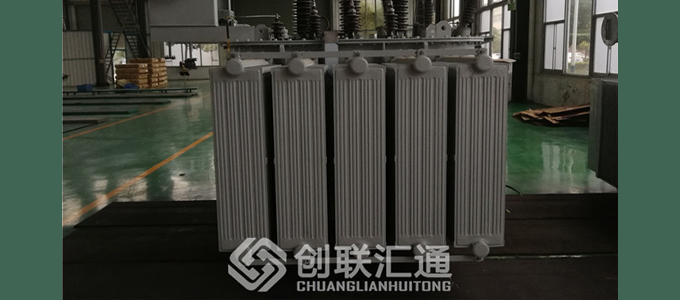

電力變壓器是我們生活用電中不可缺少的一部分也是電力系統中重要的一部分,這邊是缺一不可的。在生活中常見的電力變壓器大部分都是箱式變壓站,在城市里居住的會多一點,畢竟會使得城市環境更加美觀更加環保。當然在農村見到這些的并不多,一般就是我們常見的油浸式電力變壓器,綁在線桿上面的那種。這種電力變壓器具有防水防潮的作用,所以并不會擔心是否放在室外的危險,所以一般看見的都是裸露在外面,可以直觀看見電力變壓器的全貌。當然至今電力變壓器一直在更新?lián)Q代,可分為很多種類,這里就不一一講解了,如果你需要的話,廠家在線為您提供方便哦!接下來我們一起來看一下電力變壓器的連接組別和電力變壓器的繞組吧!

電力變壓器連接組別:

常見的電力變壓器繞組有二種接法,即“三角形接線”和“星型接線”;在電力變壓器的聯接組別中“D”表述為三角形接線,“Yn”表述為星型帶中性線的接線,Y表述星型,n表示帶中性線;“11”表述電力變壓器二次側的線電壓Uab滯后一回側線電壓UAB330度(或超前30度)。

電力變壓器的聯接組別的表述方法是:大寫字母表述一回側(原邊)的接線方式,小寫字母表述二次側(副邊)的接線方式。Y(或y)為星型接線,D(或d)為三角形接線。數字采用時鐘表示法,用來表述一、二次側線電壓的相位關系,一回側線電壓相量作為分針,固定指在時鐘12點的位置,二次側的線電壓相量作為時針。

“Yn,d11”,其中11就是表述:當一回側線電壓相量作為分針指在時鐘12點的位置時,二次側的線電壓相量在時鐘的11點位置。也就是,二次側的線電壓Uab滯后一回側線電壓UAB330度(或超前30度)。

電力變壓器二個繞組組合起來就形成了4種接線組別:“Y,y”、“D,y”、“Y,d”和“D,d”。我國只采用“Y,y”和“Y,d”。由于Y連接時還有帶中性線和沒有中性線兩種,沒有中性線則不提高任何符號表述,帶中性線則在字母Y后面加字母n表述。n表示中性點有引出線。Yn0接線組別,UAB與uab相重合,時、分針都指在12上?！?2”在新的接線組別中,就以“0”表述。

電力變壓器繞組:

電力變壓器繞組按照原、副繞組在變壓器鐵芯上的排列方式可分為同芯式和交疊式兩種,同芯式繞組是把原、副繞組分別繞成直徑不同的圓筒形線圈套在變壓器鐵芯柱上。一般狀況下高壓繞組套在外層,低壓繞組套在內層,高壓繞組與低壓繞組間留有一定的絕緣間隙,并以絕緣紙筒相互隔開。同芯式繞組又可分為圓筒式、連續式、螺旋式和糾結式等。這種繞組由于結構簡單,繞制方便,故被廣泛采用。

交疊式繞組是把原、副繞組按一定的交替次序套在變壓器鐵芯柱上,這種繞組由于高、低壓繞組之間的間隙較多,絕緣復雜,故包扎很不方便。它的優點是繞組的機械強度較高,一般在大型殼式電力變壓器中方加以采用。

以上是為您總結的:“變壓器的連接組別,繞組是什么?”你有什么了解的嗎?在線免費咨詢!廠家24h在線回復.
