什么是干式變壓器，干式變壓器生產廠家聯系方式及干式變壓器的優點

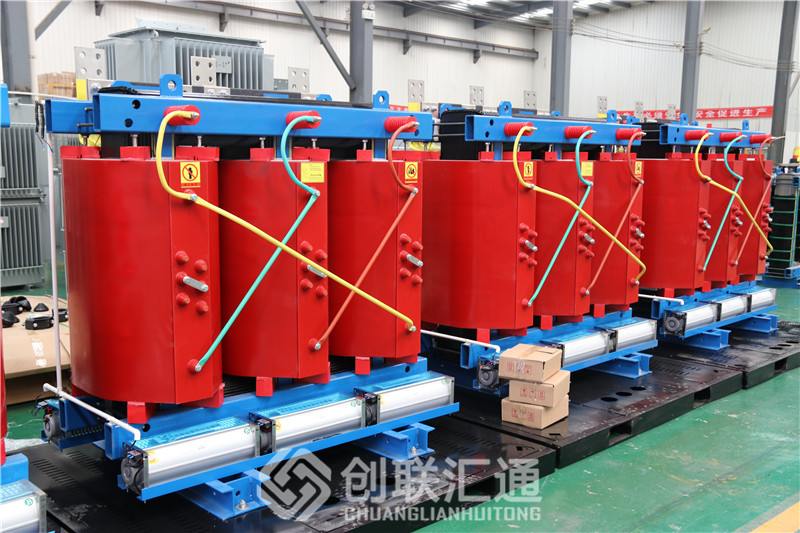

　　一、什么是干式變壓器

　　干式變壓器是指鐵心和繞組不浸漬在絕緣油中，采用自然冷卻或風冷的一種電力變壓器。作為后興起的變配電設備， 已廣泛使用于工廠車間、高層建筑、商業中心、機場、碼頭、地鐵、石油平臺等場所的輸變電系統， 并可與開關柜一起組成結構緊湊的成套變電站。

　　二、干式變壓器的結構形式

　　1、開啟式：是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，（環境溫度20度時，相對濕度不應超過85%），一般有空氣自冷和風冷兩種冷卻方式。

　　2、封閉式：器身處在封閉的外殼內，與大氣不直接接觸（由于密封、散熱條件差，主要用于礦用，屬于防爆型）。

　　3、澆注式：用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。

　　三、干式變壓器的冷卻方式

　　干式變壓器冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

　　四、干式變壓器的種類

　　1、浸漬空氣絕緣干式變壓器：目前使用很少。繞組導線絕緣、絕緣結構材料根據需要選用不同耐熱等級的絕緣材料，制成B級、F級和H級絕緣干式變壓器。

　　2、環氧樹脂澆注干式變壓器：采用的絕緣材料有聚酯樹脂和環氧樹脂。目前澆注絕緣干式電力變壓器多采用環氧樹脂。

　　3、繞包絕緣干式變壓器：繞包絕緣干式變壓器也是樹脂絕緣的一種，目前生產廠家較少。

　　4、復合式絕緣干式變壓器：

　?。?）高壓繞組采用澆注式，低壓繞組采用浸漬絕緣；

　?。?）高壓采用澆注式，低壓采用銅箔、鋁箔繞制的箔式繞組。

　　五、干式變壓器和油浸式變壓器比較具有哪些優點

　　1、干式電力變壓器可以避免由于運行中發生故障而導致變壓器油發生火災和爆炸的危險。由于干式變壓器絕緣材料均為難燃材料，即使運行中變壓器發生故障而引發火災或有外來火源，也不會使火災的災情擴大。

　　2、干式電力變壓器不會像油浸式變壓器那樣存在滲漏油問題，更無變壓器油老化等問題，通常干式電力變壓器運行維護和檢修工作量大為減少，甚至可以免維修。

　　3、干式電力變壓器一般為戶內式裝置，對特殊要求的場所也可制成為戶外式，它可以和開關柜安裝于同一室內，減少安裝面積。

　　4、干式電力變壓器由于無油，故其所屬附件也少，無儲油柜、安全氣道和大量的閥門等部件，無密封等問題。

　　六、 干式變壓器如何安裝與調試

　　1、安裝前開箱檢查

　　檢查包裝是否完好，變壓器開箱后，核對變壓器銘牌數據是否符合設計要求，出廠文件是否齊全，變壓器是否完好，是否有外部損壞的跡象，零部件是否發生位移和損壞，電氣支撐件或連接線是否有損壞，最后核對備用零部件是否有損壞和短缺。

　　2、變壓器安裝

　　首先檢查變壓器的基礎檢查預埋鋼板是否水平，鋼板底下應沒有空穴現象，以保證變壓器的基礎具有良好的抗震和吸音性能，否則將使安裝后的變壓器噪聲增大。然后，用滾杠將變壓器移至安裝位置，抽掉滾杠，精確調整變壓器至設計位置就位，安裝水平度誤差符合設計要求。最后在緊靠變壓器底座的四角，即預埋鋼板上焊接四塊短槽鋼，使變壓器在使用過程中不發生位置移動。

　　3、變壓器接線

　　接線時應保證帶電體之間及帶電體對地的最小距離，特別是電纜至高壓線圈的距離。大電流低壓母線應單獨支持，不能直壓接在變壓器接線端子上，使其產生過高的機械拉力和力矩， 當電流大于1000A 時( 如本工程中使用的是2000A 低壓母線)，母線和變壓器端子之間必須有一段軟連接，以補償導體的熱膨脹冷縮，并隔離母線和變壓器的振動。各接線處的電氣連接處必須保持必要的接觸壓力，應使用彈性元件( 比如碟型塑圈或彈簧墊圈)，在緊固連接螺栓時，應使用扭矩扳手，廠家提供的扭矩參考值如表1 所示

　　4、變壓器接地

　　變壓器的接地點在低壓側的底座上，并引出一個專用接地螺栓，上面標有接地標心，變壓器的接地必須通過此點可靠地接入保護接地系統。變壓器有外殼時，該外殼應與接地系統可靠相連，低壓側采用三相四線制時，中性線應與接地系統可靠相連。

　　5、變壓器運行前檢查

　　檢查所有緊固件是否有松動現象，電氣連接是否正確可靠，帶電體間和帶電體對地的絕緣距離是否符合規定，變壓器附近應無異物，線圈表面應清理干凈。

　　6、變壓器運行前的調試

　　(1)檢查變壓器的變比和連接組別，測量高低壓繞組的直流電阻，將結果與廠家提供的出廠試驗數據相比較。

　　(2)檢查線圈間及線圈對地的絕緣電阻， 若絕緣電阻明顯低于設備出廠測量數據，則表明變壓器受潮。當絕緣電阻低于1000Ω/V( 運行電壓) 時，則變壓器必須進行干燥處理。

　　(3)耐壓試驗的試驗電壓應符合規定，做低壓耐壓試驗時，溫度傳感器TP100 應取出，試驗結束后，及時將傳感器歸位。

　　(4)當變壓器裝有風扇時，應將風扇通電運轉并確保其運行正常。

　　7、試運行

　　變壓器經過投入運行前的認真檢查后，便可通電試運行。試運行期間，必須特別注意檢查以下各點。有無異常聲響、噪聲和振動。有無焦臭味等異常氣味。有無因局部過熱造成變色。通風換氣是否良好。此外，還應該注意以下幾點。

　　第一，干式變壓器雖然耐潮性強，但由于它一般為敞開式結構，還是容易受潮的，尤其是我國生產的干式變壓器絕緣水平較低( 較低絕緣等級)。因此，干式變壓器在相對濕度70% 以下運行才能獲得較高的可靠性。干式變壓器也應避免長期停運，以免嚴重受潮。當絕緣電阻值低于1000/V( 運行電壓) 時，說明變壓器嚴重受潮，應停止試運行。

　　第二，發電站升壓用的干式變壓器不同于油浸式變壓器，禁止低壓側開路運行，以免因電網側發生過電壓或線路受到雷擊，導致傳遞過電壓而將干式變壓器絕緣擊穿。為了防止傳遞過電壓危害，在干式變壓器電壓母線側應加裝一組過電壓保護避雷器( 如Y5CS 氧化鋅避雷器)。
