今天給大家介紹的是一臺500kva箱變的價格和配置，這臺箱變是客戶為項目現場臨時用電購買的，大概價格是8.3萬元（不含變壓器價格），大家可以參考一下。

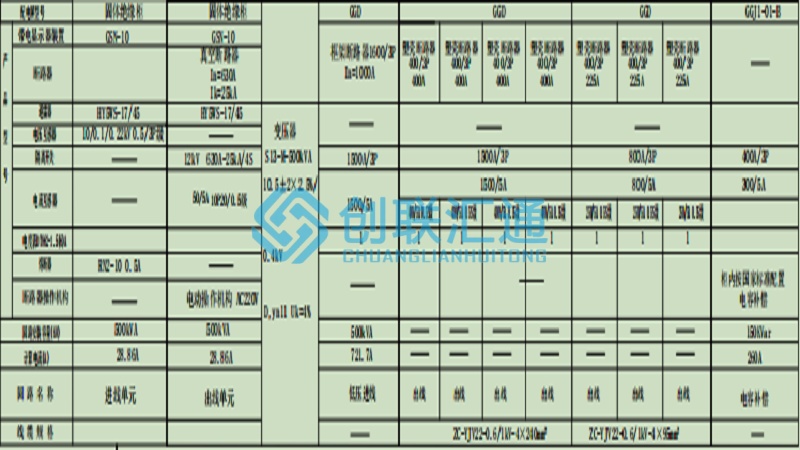

這臺箱變內部結構依然是高壓部分、變壓器部分、低壓部分。

高壓部分：高壓進線柜和高壓出線柜，用的是固體絕緣柜。進線柜包含帶電顯示器、避雷器、電壓互感器、熔斷器等元件，出線柜包含帶電顯示器、真空斷路器、避雷器、隔離開關、電流互感器等元件。固體絕緣柜式采用固體絕緣材料作為主絕緣介質的環網柜，其優點包括無氣體泄漏及溫室效應風險，環保性能好，免維護；環氧樹脂整體澆注的全密封絕緣結構，絕緣性能可靠，環境適應性強；模塊化設計，體積小，產品靈活。
變壓器室：變壓器采用S13-M-500kva油浸式，分接范圍是10.5±2×2.5%，輸入電壓10kv，輸出電壓0.4kv，連接組別是Dyn11。
低壓部分：包括低壓進線柜、低壓電容補償柜、低壓出線柜，型號是固定式GGD。進線柜包含框架斷路器、隔離開關、電流互感器等元件；電容補償柜包含隔離開關、電流互感器等元件；出線柜包含塑殼斷路器、電流互感器等元件。電容補償柜是用于平衡感性負載的裝置，通過并聯電容器抵消電感電流，提高電網功率因數，從而降低線路損耗并改善電壓質量。
以上就是這臺500kva箱變的價格和配置，如果你有同款需求想要報價，可以評論留言，我們會給你出同款系統圖、地基圖和報價清單。
